بهترین پنل خورشیدی بازار را می خرید اما خروجی برق نصف چیزی است که انتظار دارید. چرا؟ مشکل در قلب تپنده سیستم، یعنی کابل کشی و سیم کشی خورشیدی پنهان شده است. بسیاری از افراد تمام بودجه خود را روی خرید تجهیزات گران قیمت خرج می کنند و به سیم کشی هیچ توجهی ندارند. با این اشتباه ساده باعث افت ولتاژ شدید می شوید و حتی خطر آتش سوزی را به جان می خرید. در این مقاله یاد می گیرید چگونه مثل یک متخصص حرفه ای اتصالات سیستم را طراحی کرده و بیشترین بازدهی را از خورشید بگیرید.
راهنمای سریع کابل کشی و سیم کشی سیستم خورشیدی
کابل کشی و سیم کشی سیستم خورشیدی، فرآیند انتخاب مسیر درست و سایز مناسب کابل ها برای انتقال برق از پنل ها به اینورتر و باتری است. هدف اصلی در این کار، به حداقل رساندن افت ولتاژ و جلوگیری از داغ شدن سیم هاست. برای یک سیستم استاندارد حتماً از کابل های مخصوص سولار با عایق ضد اشعه ماوراء بنفش استفاده کنید تا برق تولیدی بدون هدررفت به مصرف کننده برسد. با رعایت این اصول ساده راندمان سیستم را تا ۳۰ درصد افزایش می دهید.
چرا به اجرای اصولی کابل کشی و سیم کشی سیستم خورشیدی نیاز داریم؟
وقتی یک نیروگاه خورشیدی راه اندازی می کنید، کابل ها نقش رگ های خونی را بازی می کنند. اگر این رگ ها گرفته یا باریک باشند، انرژی هرگز به مقصد نمی رسد. با انتخاب سیم نامناسب مقاومت مسیر بالا می رود. این مقاومت بالا باعث می شود برق تولیدی پنل ها به جای تبدیل شدن به انرژی مفید به گرما تبدیل شود. گرمای بیش از حد نیز در نهایت روکش کابل را ذوب می کند.
قوانین طلایی برای اجرای کابل کشی و سیم کشی سیستم خورشیدی
افت ولتاژ دشمن اصلی و پنهان سیستم های خورشیدی است. سایز کابل را طوری محاسبه و انتخاب کنید که افت ولتاژ کل مسیر کمتر از ۳ درصد باشد. اگر فاصله پنل ها تا اینورتر زیاد است، قطعاً به کابل های ضخیم تری نیاز خواهید داشت. محاسبه دقیق سایز کابل کمک می کند تا از تمام توان پنل ها بهره ببرید و سرمایه خود را دور نریزید.
بهترین سایز سیم را برای پروژه خود انتخاب کنید
ایمنی همیشه حرف اول را می زند. سیستم های خورشیدی جریان مستقیم یا همان برق DC تولید می کنند. قوس الکتریکی در جریان مستقیم بسیار خطرناک تر و پایدارتر از برق شهری است. با استفاده از کابل های استاندارد و ایجاد اتصالات محکم، خطر ایجاد جرقه و آتش سوزی را به صفر می رسانید. بسیاری از آتش سوزی های سقف خانه ها دقیقاً از یک اتصال سست در سیم کشی شروع می شود.
اصول اولیه در کابل کشی و سیم کشی سیستم خورشیدی
برای اجرای یک پروژه موفق باید چند اصل اساسی را رعایت کنید. این اصول مهندسی کمک می کنند تا سیستمی پایدار، ایمن و بدون دردسر داشته باشید که سال ها بدون نیاز به تعمیر کار کند.
انتخاب سایز مناسب سیم خورشیدی برای پروژه
برای انتخاب سایز کابل به دو عامل بسیار مهم توجه کنید: اول جریان عبوری از کابل و دوم طول مسیر کابل کشی. مهندسان معمولاً برای مسیرهای کوتاه خانگی از کابل های ۴ میلی متر مربع استفاده می کنند. اگر مسیرهای طولانی تری در پیش دارید، حتماً کابل های ۶ یا ۱۰ میلی متر مربع خریداری کنید. برای دقت بیشتر از نرم افزارهای محاسبه سطح مقطع یا جدول های استاندارد کمک بگیرید.
تاثیر کابل های ضد اشعه ماوراء بنفش در طول عمر سیستم خورشیدی
کابل های پنل خورشیدی معمولاً روی پشت بام و زیر نور مستقیم خورشید نصب می شوند. اشعه ماوراء بنفش خورشید به سرعت روکش کابل های پلاستیکی معمولی را خشک و پودر می کند. بنابراین کابل هایی تهیه کنید که روکش مخصوص XLPE دارند. این روکش ها در برابر نور شدید خورشید، سرما و گرمای شدید مقاومت بسیار بالایی دارند و حداقل ۲۵ سال کار می کنند.
نکته تجربی متخصص برای نصب کابل های خورشیدی

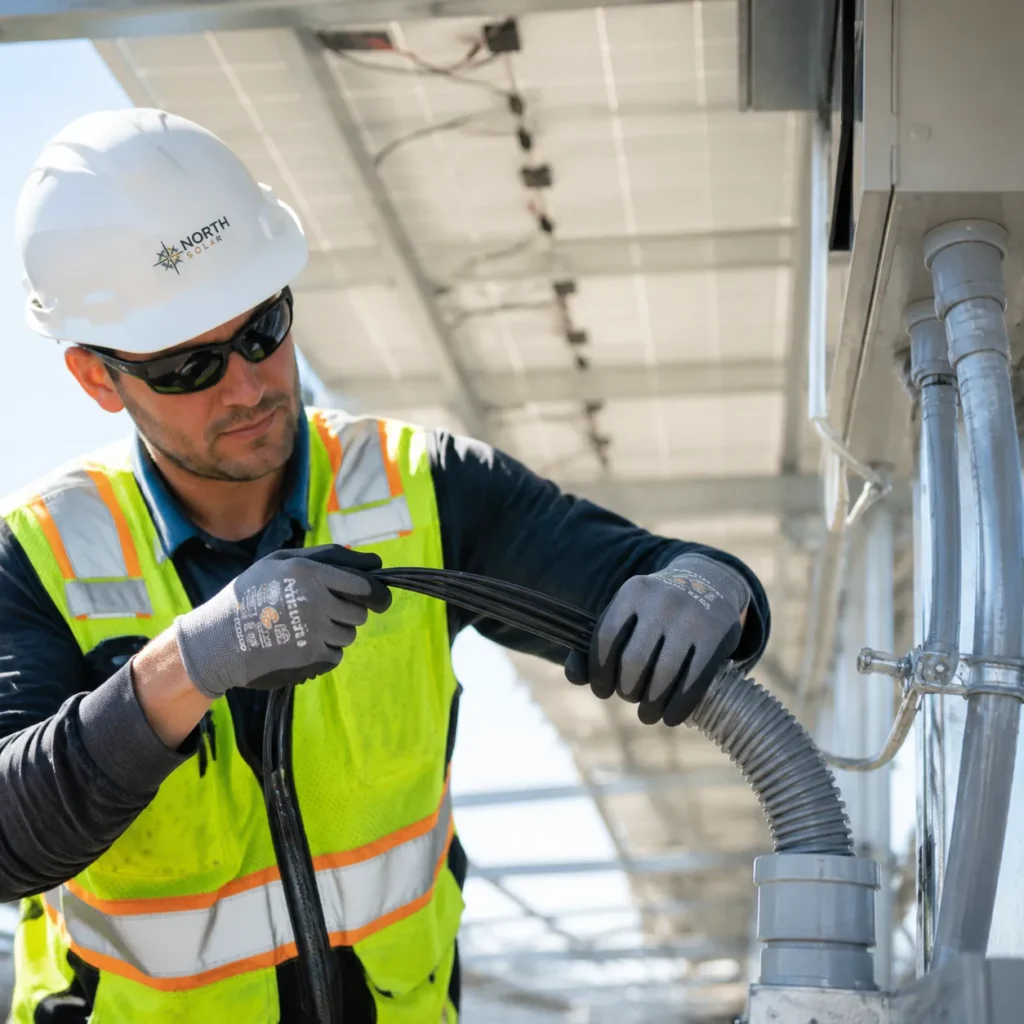

من در طول سال ها نصب و راه اندازی سیستم های خورشیدی در مناطق مختلف یک درس بزرگ گرفته ام: همیشه کابل ها را داخل لوله های محافظ فلزی یا داکت های روکش دار قرار دهید، حتی اگر کابل کاملاً ضدآفتاب و استاندارد باشد. حیوانات جونده مثل موش ها و پرندگانی مثل کلاغ ها علاقه زیادی به جویدن یا نوک زدن به روکش کابل ها دارند. یک بار در پروژه ای در حومه شهر، تمام سیستم فقط به دلیل جویده شدن کابل ها توسط موش از کار افتاد. با لوله گذاری اصولی این خطر را کاملاً از بین می برید.
مقایسه کابل معمولی با کابل مخصوص سیستم خورشیدی
در جدول اطلاعاتی زیر تفاوت های اصلی و حیاتی این دو نوع کابل را می بینید و متوجه می شوید چرا نباید از سیم معمولی استفاده کنید:
| ویژگی | کابل معمولی | کابل مخصوص سیستم خورشیدی |
| مقاومت در برابر اشعه خورشید | ندارد و به سرعت می پوسد | بسیار بالا با عمر طولانی و تضمین شده |
| تحمل تغییرات دمایی | حداکثر تا ۷۰ درجه سانتی گراد | از منفی ۴۰ تا ۱۲۰ درجه سانتی گراد |
| نوع هادی داخلی | مس معمولی و بدون روکش | مس قلع اندود شده برای جلوگیری از زنگ زدگی |
| میزان انعطاف پذیری کابل | متوسط و کمی خشک | بسیار بالا برای نصب راحت در پشت پنل ها |
| طول عمر مفید در فضای باز | نهایتاً بین ۵ تا ۱۰ سال | بیش از ۲۵ سال بدون افت کیفیت |
سیم کشی باتری ها در سیستم های خورشیدی مستقل از شبکه
اگر یک سیستم آفگرید یا مستقل از شبکه دارید، باتری ها بخش مهمی از کار هستند. کابل های بین باتری ها را بسیار ضخیم تر از کابل های پنل انتخاب کنید. همچنین فاصله باتری ها تا اینورتر را در کمترین حالت ممکن نگه دارید. با کوتاه کردن مسیر سیم کشی باتری ها، راندمان ذخیره سازی انرژی را به شدت بالا می برید.
اشتباهات رایج در سیم کشی سیستم های خورشیدی

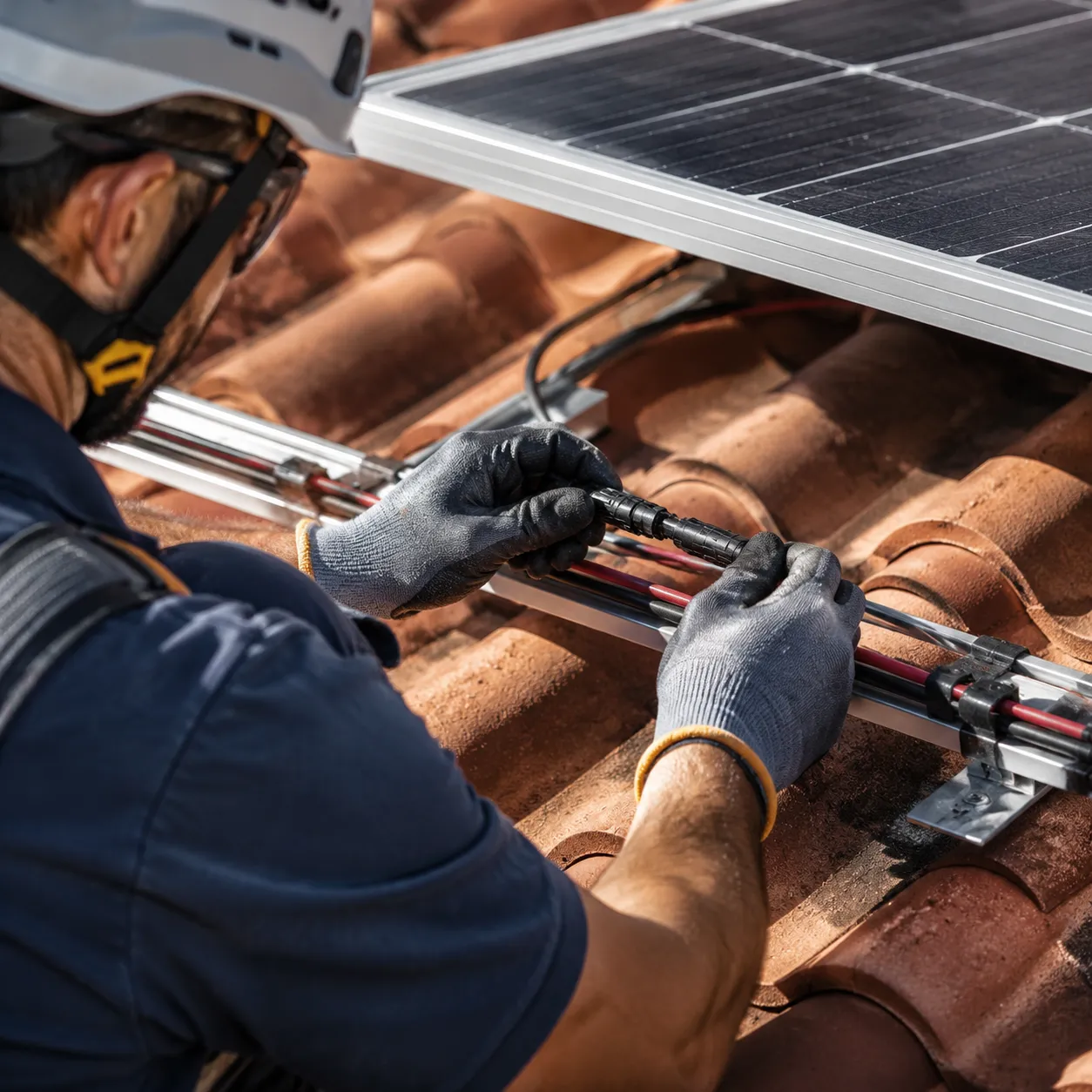

با شناخت اشتباهات دیگران از هدر رفتن سرمایه جلوگیری می کنید. یکی از بزرگترین اشتباهات، استفاده از چسب برق ساده به جای سوکت های استاندارد است. حتماً از سوکت های MC4 برای اتصال کابل های پنل استفاده کنید؛ این سوکت ها کاملاً ضدآب هستند و اتصال الکتریکی بی نقصی ایجاد می کنند. اشتباه دیگر، عبور دادن کابل های مثبت و منفی از دو مسیر کاملاً متفاوت و دور از هم است. با این کار خاصیت القایی در مسیر ایجاد کرده و سیستم را دچار اختلال می کنید. همیشه کابل مثبت و منفی را کنار هم مسیرکشی کنید.
سخن پایانی: تضمین بازدهی بالا با کابل کشی و سیم کشی سیستم خورشیدی
در این مقاله تخصصی دیدید که کابل کشی و سیم کشی سیستم خورشیدی یک کار حاشیه ای نیست، بلکه دقیقاً قلب تپنده نیروگاه است. با انتخاب کابل مناسب، سایز درست و استفاده از اتصالات استاندارد، راندمان کل سیستم را تضمین می کنید. سرمایه گذاری روی کابل باکیفیت و ضد UV شاید در روز اول کمی هزینه بر باشد، اما در طول ۲۵ سال عمر مفید سیستم میلیون ها تومان سود به همراه می آورد و نیاز به تعمیرات مداوم را حذف می کند.
پاسخ به سوالات متداول درباره تجهیزات و اتصالات
- بهترین سایز کابل برای پنل خورشیدی چیست؟
برای بیشتر پنل های خانگی به کابل های ۴ یا ۶ میلی متر مربع نیاز دارید، اما عدد دقیق کاملاً به فاصله پنل تا دستگاه اینورتر بستگی دارد.
- آیا می توانم از سیم برق معمولی برای پنل خورشیدی استفاده کنم؟
خیر. سیم های معمولی در برابر آفتاب می پوسند و مس آن ها به سرعت زنگ می زند. حتماً از کابل های مخصوص سولار استفاده کنید.
- افت ولتاژ مجاز در سیم کشی سیستم خورشیدی چقدر است؟
سیستم را طوری طراحی و اجرا کنید که افت ولتاژ کل مسیر از پنل تا اینورتر همیشه زیر ۳ درصد باقی بماند.
- فاصله مجاز بین پنل و اینورتر چقدر باید باشد؟
اینورتر را تا حد امکان نزدیک پنل ها نصب کنید تا طول کابل های DC کاهش یابد. فاصله زیر ۱۰ متر بهترین حالت ممکن برای اجراست.
