بسیاری از سرمایه گذاران و طراحان سیستم های خورشیدی با یک کابوس مشترک روبرو هستند افت ناگهانی تولید برق در روزهای نیمه ابری یا بدتر از آن سوختن بی دلیل اینورترهای گران قیمت. دلیل اصلی این فجایع فنی اغلب کیفیت پایین تجهیزات نیست بلکه نداشتن استراتژی درست در اتصال سری و موازی پنل خورشیدی است. اگر ندانید چگونه پنل ها را به هم گره بزنید حتی بهترین برندهای بازار هم برای شما بازدهی نخواهند داشت. در این مقاله به صورت کاملا عملی و بر اساس استاندارد های روز مهندسی یاد می گیرید که چگونه معماری الکتریکی نیروگاه خود را برای تولید بیشترین انرژی طراحی کنید.
اتصال سری و موازی پنل خورشیدی در یک نگاه کلی
اگر به دنبال یک پاسخ صریح و بدون حاشیه هستید باید بدانید که اتصال سری پنل خورشیدی ولتاژ سیستم را افزایش می دهد در حالی که جریان ثابت می ماند و برای اینورترهای شبکه ای و مسافت های طولانی عالی است. در مقابل اتصال موازی پنل خورشیدی جریان را چند برابر می کند اما ولتاژ را ثابت نگه می دارد که این روش مقاومت سیستم را در برابر سایه به شدت بالا می برد. برای پروژه های بزرگ همیشه از ترکیب هر دو روش یعنی اتصال سری و موازی استفاده می شود تا هم ولتاژ و هم جریان در محدوده استاندارد اینورتر قرار بگیرند.
بررسی دقیق اتصال سری و موازی پنل خورشیدی و کاربرد آن ها

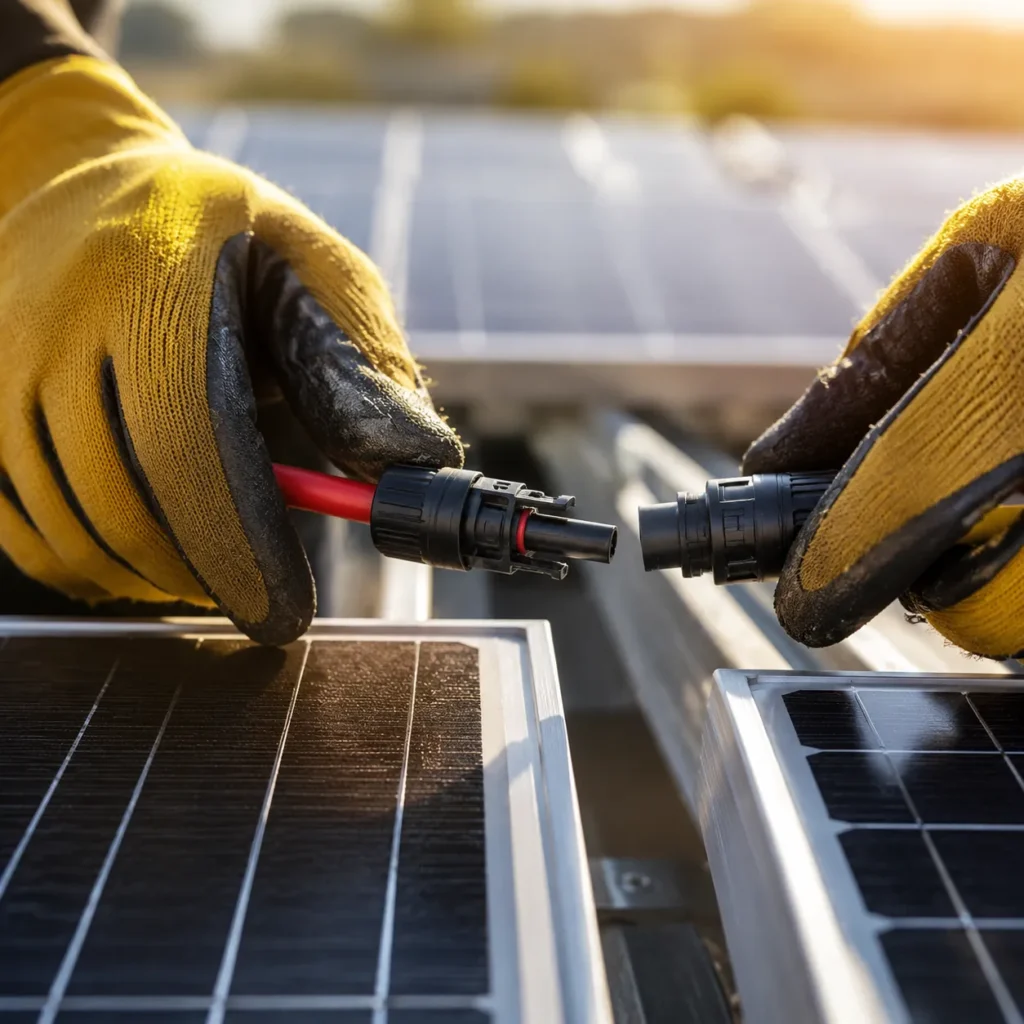

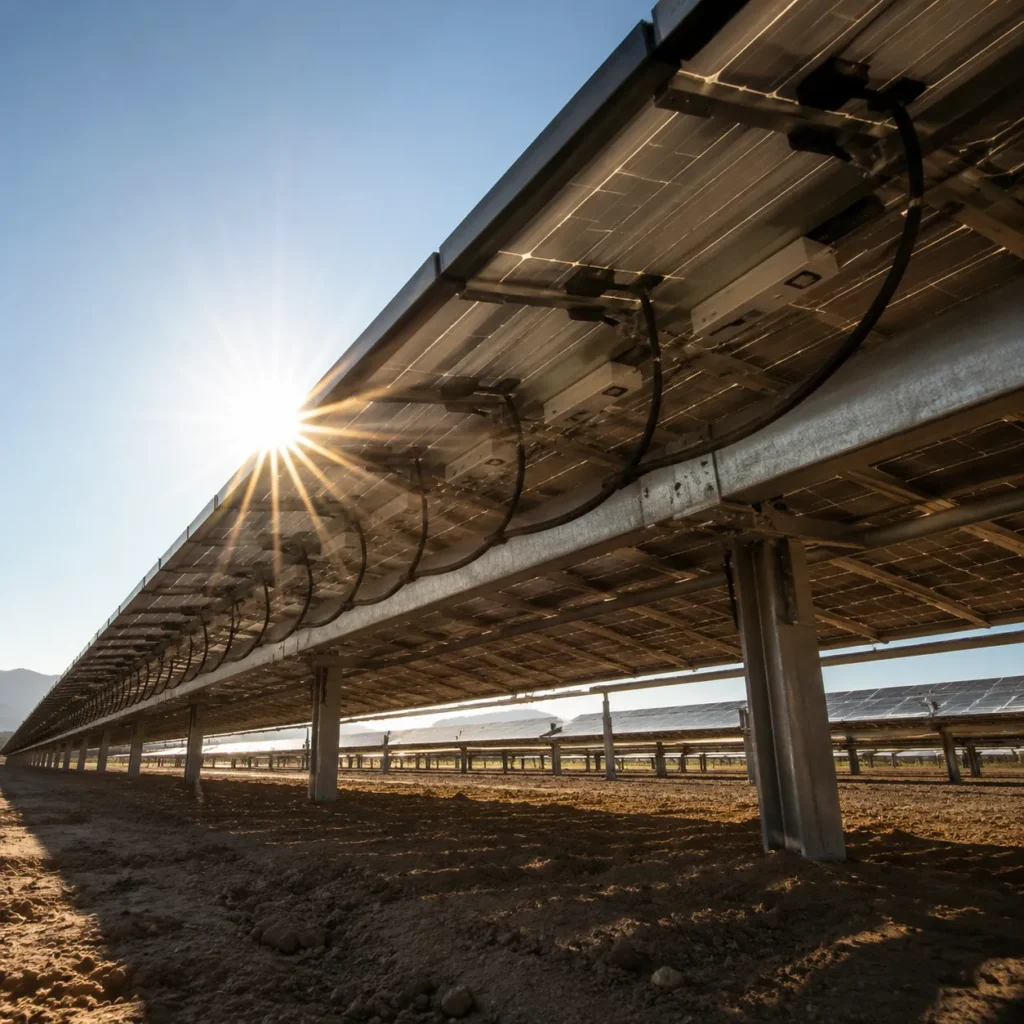

در روش سری ما کابل مثبت یک ماژول را به کابل منفی ماژول کناری وصل می کنیم. این زنجیره طلایی تا آخرین قطعه ادامه پیدا می کند. در پایان یک کابل مثبت آزاد و یک کابل منفی آزاد داریم که مستقیم به سمت دستگاه کنترل کننده می روند.
قاعده اصلی در این معماری بسیار ساده است ولتاژها با هم جمع می شوند اما جریان خروجی دقیقا برابر با جریان یک پنل باقی می ماند. فرض کنید 4 پنل خورشیدی دارید که هر کدام 12 ولت و 5 آمپر خروجی دارند. وقتی این 4 عدد را سری می کنید سیستم شما در نهایت ولتاژی برابر با 48 ولت یعنی حاصل ضرب 12 در 4 خواهد داشت اما جریان کل همان 5 آمپر است.
مزیت شگفت انگیز این روش کاهش هزینه های کابل کشی است. چون جریان بالا نمی رود شما نیازی به خرید کابل های قطور و گران قیمت ندارید. همچنین انتقال ولتاژ بالا در مسافت های طولانی باعث می شود افت انرژی در طول مسیر به کمترین حد ممکن برسد.
چالش های روش سری در سیم کشی پنل های خورشیدی
نقطه ضعف بزرگ این آرایش حساسیت دیوانه وار آن به سایه است. اگر حتی فضولات یک پرنده یا سایه یک دودکش روی یکی از پنل های سری شده بیفتد تولید برق کل آن رشته به شدت سقوط می کند. در واقع پنل سایه خورده مثل یک ترمز قوی عمل می کند و جلوی عبور جریان سایر پنل های سالم را می گیرد.
اتصال موازی پنل خورشیدی برای غلبه بر سایه
وقتی شرایط محیطی پر از چالش است و سایه درختان روی سقف شما می افتد اتصال موازی پنل خورشیدی فرشته نجات شماست. در این آرایش تمام کابل های مثبت به یکدیگر و تمام کابل های منفی نیز به هم متصل می شوند. ما معمولا از کانکتورهای چند شاخه برای این تجمیع استفاده می کنیم.
در این حالت قانون کاملا برعکس می شود. جریان ها با هم جمع می شوند ولی ولتاژ روی همان عدد پایه ثابت می ماند. اگر دوباره همان 4 پنل 12 ولت و 5 آمپر را در نظر بگیریم با موازی کردن آن ها ولتاژ کل سیستم همان 12 ولت می ماند اما جریان به عدد خیره کننده 20 آمپر یعنی حاصل ضرب 5 در 4 می رسد.
بزرگترین برنده این روش سیستم های کوچک آف گرید هستند که با باتری کار می کنند. مهم ترین ویژگی این سبک مقاومت عالی در برابر سایه است. اگر یک پنل زیر سایه برود فقط تولید همان یک قطعه کم می شود و بقیه با تمام توان به کار خود ادامه می دهند.
ضعف های معماری موازی در ارایه های خورشیدی
جریان بالا شوخی بردار نیست. وقتی جریان سیستم را با اتصال موازی افزایش می دهید باید کابل های بسیار ضخیم تری بخرید تا سیم ها ذوب نشوند. خرید کابل های ضخیم و فیوزهای متعدد هزینه نهایی پروژه شما را بالا می برد. به همین دلیل ما این روش را برای مسافت های طولانی پیشنهاد نمی دهیم.

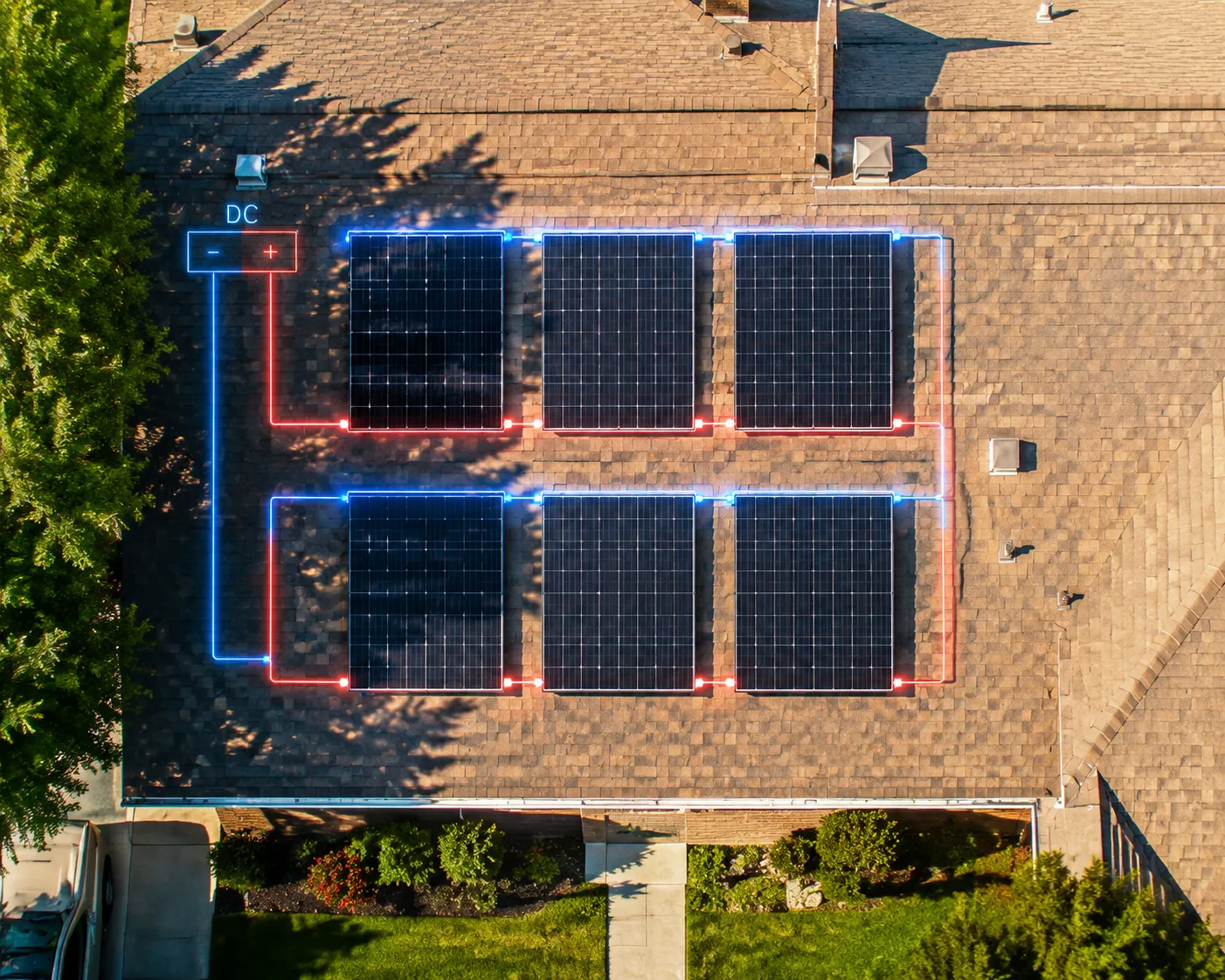

ترکیب اتصال سری و موازی در سیستم های خورشیدی مدرن
در پروژه های تجاری و صنعتی ما با محدودیت های زیادی روبرو هستیم. ما هم ولتاژ بالا برای روشن کردن اینورترهای غول پیکر می خواهیم و هم جریان بالا برای تولید توان مگاواتی نیاز داریم. راه حل مهندسی در این نقطه استفاده از اتصال سری و موازی پنل خورشیدی به صورت همزمان است.
ما ابتدا دسته های چندتایی از پنل ها را با هم سری می کنیم تا ولتاژ به عدد دلخواه مثلا 600 ولت برسد. به هر کدام از این دسته ها یک استرینگ می گوییم. سپس این استرینگ های مشابه را با هم موازی می کنیم تا جریان کل نیروگاه نیز افزایش یابد. این استراتژی ترکیبی بهترین تعادل را بین هزینه کابل کشی و مقاومت در برابر سایه ایجاد می کند.
نکته تجربی متخصص درباره اتصال سری و موازی پنل خورشیدی
در طول 10 سال طراحی و نظارت بر نیروگاه های مگاواتی یک قانون نانوشته را بارها تجربه کرده ام. هرگز روی کاغذ به دیتاشیت پنل ها اعتماد صد در صد نکنید. ولتاژ پنل ها در صبح های سرد زمستانی می تواند تا 15 درصد بیشتر از عدد روی کاتالوگ افزایش یابد. اگر در طراحی اتصال سری پنل خورشیدی این افزایش ولتاژ ناشی از سرمای شدید را محاسبه نکرده باشید در اولین موج سرمای زمستان ولتاژ استرینگ شما از حد تحمل اینورتر عبور کرده و دستگاه شما در یک ثانیه می سوزد. همیشه ضریب دمای منفی ولتاژ را در طراحی های خود اعمال کنید.
جدول مقایسه اتصال سری با موازی پنل های خورشیدی
| مدل پیکر بندی پنل ها | تغییرات ولتاژ سیستم | تغییرات جریان سیستم | خروجی نهایی مجموعه ۴ پنل 30 ولت و 10 آمپر |
| اتصال سری | جمع میشود | ثابت می ماند | ولتاژ 120 ولت و جریان 10 آمپر |
| اتصال موازی | ثابت می ماند | جمع می شود | ولتاژ 30 ولت و جریان 40 آمپر |
| اتصال سری – موازی ۲ رشته ۲ تایی | ترکیب در استرینگها | ترکیب در تجمیع | ولتاژ 60 ولت و جریان 20 آمپر |
تطابق اینورتر و اتصال سری و موازی پنل ها
قلب تپنده طراحی شما تطبیق دادن خروجی پنل ها با ورودی اینورتر است. هر اینورتر یک پنجره کاری مشخص برای ولتاژ دارد. اگر تعداد پنل های سری شده کم باشد ولتاژ به حداقل مقدار روشن شدن دستگاه نمی رسد و اینورتر در خواب زمستانی می ماند.
از سوی دیگر اگر تعداد رشته های موازی شما زیاد باشد جریان تولیدی از توان هضم اینورتر فراتر می رود و باعث خاموشی امنیتی یا خرابی قطعات داخلی آن می شود. یک مهندس طراح همیشه ابتدا ظرفیت های اینورتر را تحلیل می کند و سپس پازل پنل ها را بر اساس آن می چیند.
خطا های فاجعه بار در اتصال سری و موازی پنل خورشیدی
بسیاری از مجریان تازه کار اشتباهاتی می کنند که راندمان را نابود می کند.
ترکیب پنل های نامشابه یکی از این سموم مهلک است. اگر یک پنل 300 وات را با یک پنل 400 وات سری کنید جریان پنل ضعیف تر یقه کل سیستم را می گیرد و خروجی پنل قوی تر را نیز در حد همان پنل ضعیف پایین می کشد.
همچنین برعکس زدن قطب های مثبت و منفی در کانکتورها می تواند باعث ایجاد قوس الکتریکی و آتش سوزی در کسری از ثانیه شود.
مرور سریع ارزش های این راهنما
انتخاب معماری درست برای سیم کشی سیستم های خورشیدی تفاوت بین یک سرمایه گذاری سودآور و یک شکست مالی است. اتصال سری برای ولتاژ بالا و کابل کشی ارزان مناسب است در حالی که اتصال موازی برای مبارزه با سایه و ولتاژهای ایمن کاربرد دارد. ترکیب هوشمندانه این دو روش کلید موفقیت در نیروگاه های بزرگ و مدرن است.
سوالات متداول کاربران درباره سیم کشی خورشیدی
1 آیا نوع اتصال خورشیدی روی وات کل سیستم تاثیر می گذارد
خیر توان کل سیستم یا همان وات همیشه ثابت است. فرمول توان به صورت P=V×I محاسبه می شود. تغییر نوع سیم کشی فقط ترکیب ولتاژ و جریان را عوض می کند و انرژی کل تغییری نمی کند.
2 برای سقف های سایه گیر کدام چیدمان پنل ها بهتر است
روش موازی برای سقف های دارای سایه بهترین انتخاب است زیرا سایه روی یک بخش توان سایر بخش ها را از بین نمی برد.
3 آیا سری کردن پنل های برندهای مختلف مجاز است
از نظر اصول مهندسی این کار یک اشتباه بزرگ است. تفاوت در مشخصات فنی پنل ها باعث ایجاد گلوگاه الکتریکی و افت شدید تولید می شود.
4 برای اینورترهای متصل به شبکه چه آرایشی پیشنهاد می دهید
این دستگاه ها تشنه ولتاژ بالا هستند بنابراین استفاده از آرایش سری یا معماری ترکیبی انتخاب اصلی برای آن ها است.
