امروزه استفاده از انرژی های تجدید پذیر به ویژه انرژی خورشیدی جایگاه ویژه ای در تامین برق خانه ها و صنایع دارد. افراد زیادی برای کاهش هزینه های برق و کمک به محیط زیست، سیستم های فتوولتائیک را روی سقف خانه ها یا در مزارع نصب می کنند. اما برای دریافت بیشترین بازدهی از این سیستم ها، باید عوامل محیطی مختلفی را در نظر بگیریم. یکی از مهم ترین چالش هایی که طراحان و کاربران با آن روبرو هستند، تاثیر سایه روی پنل خورشیدی است. در این مقاله به زبان ساده و روان بررسی می کنیم که چگونه یک سایه کوچک می تواند عملکرد کل سیستم را مختل کند و چه راهکار هایی برای مقابله با این مشکل وجود دارد.
چرا خورشید برای پنل ها حیاتی است؟
سیستم های فتوولتائیک از سلول های کوچکی تشکیل می شوند که نور خورشید را مستقیم به جریان الکتریسیته تبدیل می کنند. این سلول ها معمولا به صورت سری به یکدیگر متصل هستند تا ولتاژ مناسبی را تولید کنند. زمانی که نور خورشید به صورت کامل و یکنواخت به سطح ماژول ها می تابد، سیستم بالاترین توان خروجی خود را ارائه می دهد. اما شرایط همیشه ایده آل نیست. درختان، ساختمان های مجاور، دودکش ها، آنتن ها و حتی گرد و غبار می توانند مانع رسیدن نور به سطح سلول ها شوند.
بررسی دقیق تاثیر سایه روی پنل خورشیدی
برای درک بهتر تاثیر سایه روی پنل خورشیدی، باید نحوه اتصال سلول ها را بشناسیم. همان طور که اشاره کردیم، سازندگان این سلول ها را به شکل سری (پشت سر هم) وصل می کنند. شما می توانید این اتصال را شبیه به جریان آب در یک لوله در نظر بگیرید. اگر در یک قسمت از لوله گرفتگی ایجاد کنید، جریان آب در کل لوله کاهش می یابد.
در سیستم خورشیدی نیز دقیقا همین اتفاق رخ می دهد. وقتی سایه روی یک یا چند سلول می افتد، آن سلول ها دیگر برقی تولید نمی کنند. بدتر از آن، این سلول های سایه دار مانند یک مقاومت الکتریکی عمل می کنند و جلوی عبور جریان تولیدی توسط سلول های آفتاب گیر را می گیرند. در نتیجه، حتی اگر تنها 10 درصد از سطح یک ماژول زیر سایه برود، ممکن است توان خروجی کل آن ماژول تا 50 درصد یا بیشتر کاهش یابد.

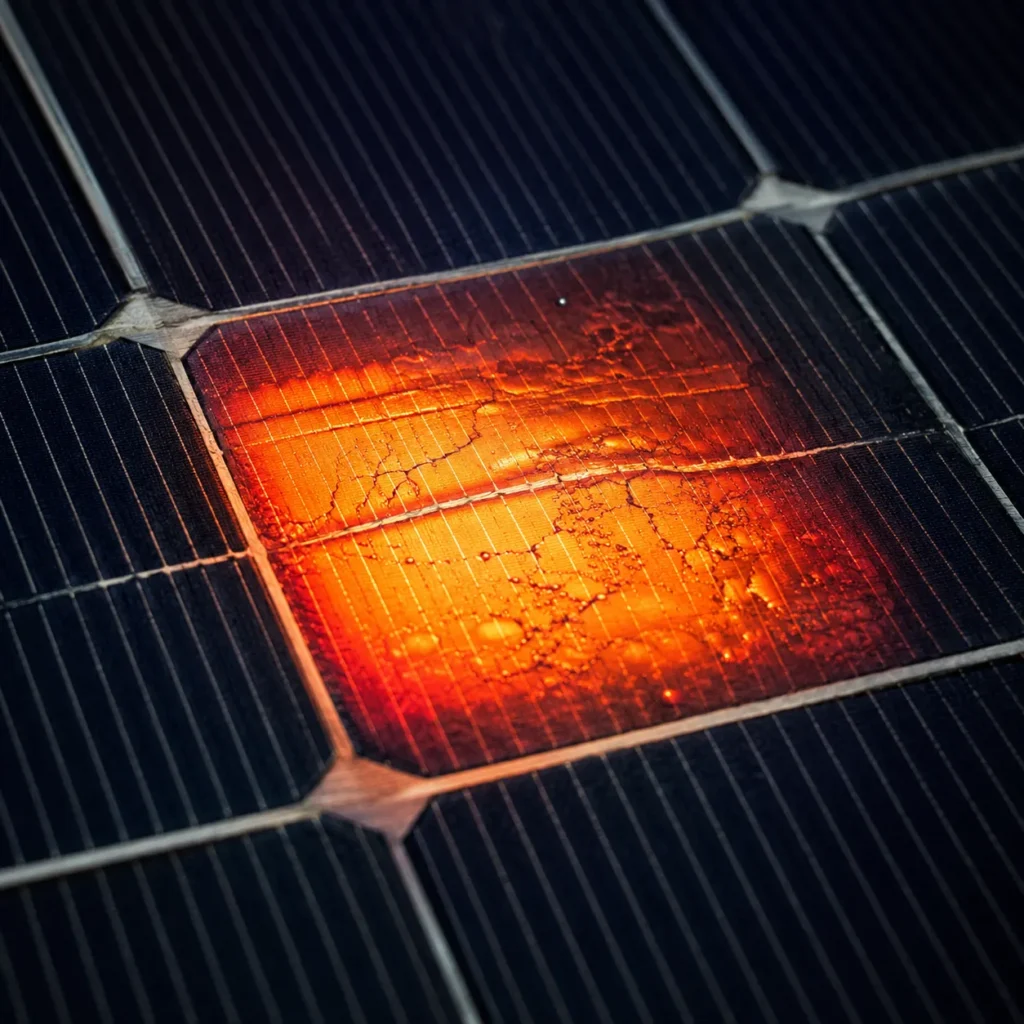

پدیده نقطه داغ (Hot Spot) ناشی از سایه گستری روی ماژول ها
یکی از خطرناک ترین نتایج سایه گستری، ایجاد پدیده نقطه داغ است. وقتی یک سلول زیر سایه قرار می گیرد و به مقاومت تبدیل می شود، جریان سایر سلول ها به جای عبور روان، در این سلول سایه دار به حرارت تبدیل می شود. این حرارت می تواند به قدری بالا برود که شیشه محافظ، پلاستیک پشتی و حتی خود سلول را ذوب کند. نقطه داغ نه تنها راندمان را به شدت پایین می آورد، بلکه خطر آتش سوزی را نیز به همراه دارد و عمر مفید تجهیزات را به شکل چشمگیری کم می کند.
انواع سایه و دلایل افت توان ناشی از سایه در سیستم های فتوولتائیک
مهندسان طراح، سایه ها را به دو دسته کلی تقسیم می کنند تا بتوانند برنامه ریزی بهتری برای مقابله با آن ها داشته باشند:

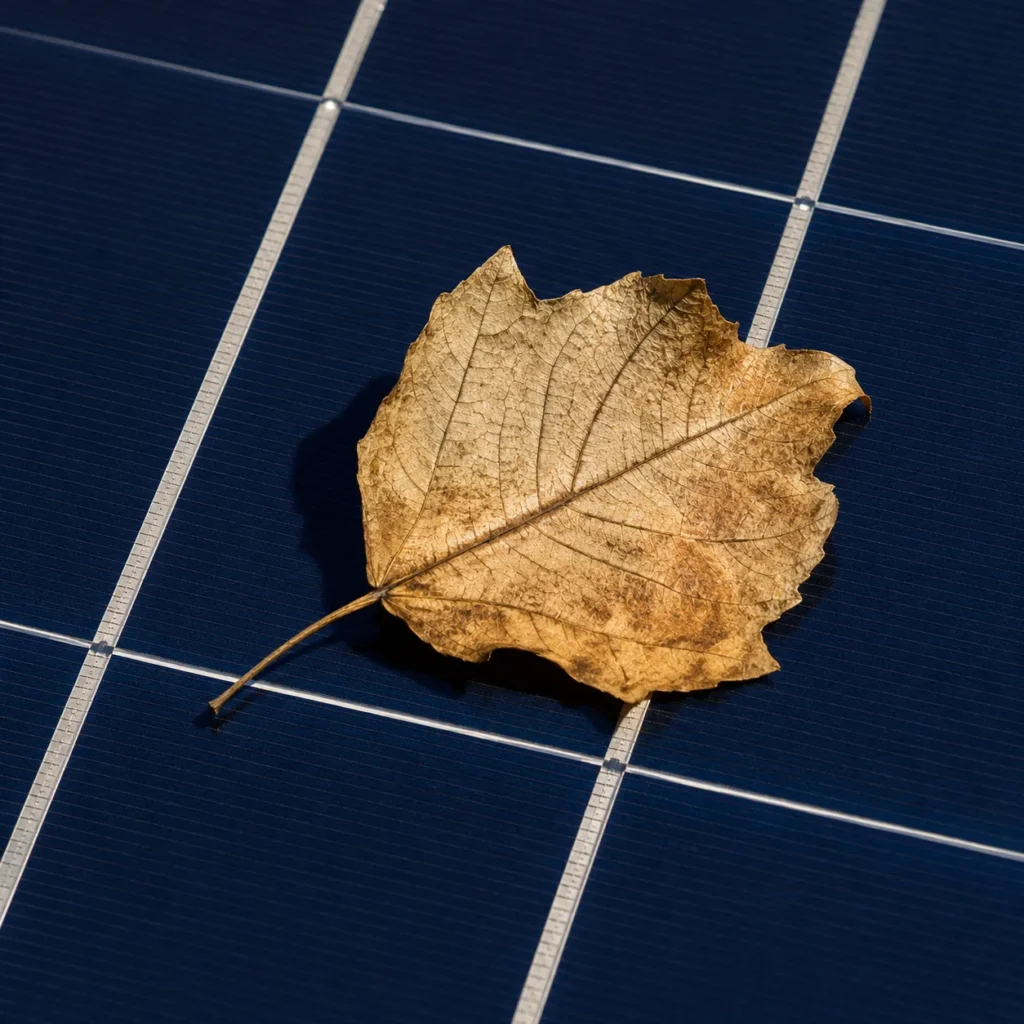

- سایه های موقت و گذرا: این نوع سایه ها به دلیل عواملی مانند حرکت ابرها، پرواز پرندگان، نشستن گرد و خاک، فضولات پرندگان یا ریزش برگ درختان ایجاد می شوند. این سایه ها معمولا تاثیر کوتاه مدتی دارند، اما کاربر باید به صورت دوره ای سطح شیشه ها را تمیز کند تا تاثیر سایه روی پنل خورشیدی به حداقل برسد.

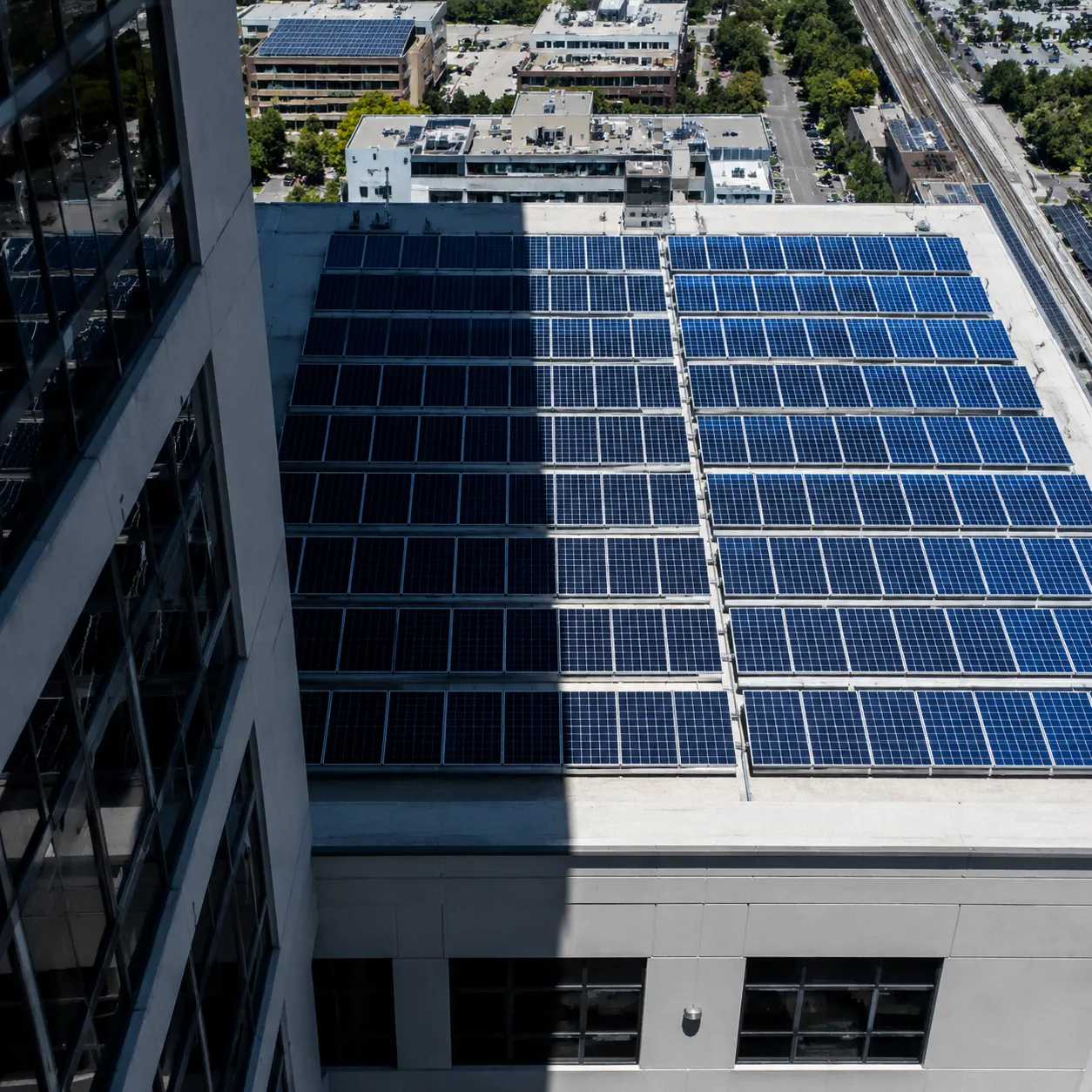

- سایه های دائمی و فصلی: این سایه ها الگوهای مشخصی دارند و در ساعات خاصی از روز یا فصل های خاصی از سال ایجاد می شوند. ساختمان های بلند اطراف، درختان بزرگ، دکل های برق، کوه ها و حتی اجزای خود ساختمان مانند خرپشته و دودکش این نوع سایه ها را می سازند. طراحان باید این موانع را قبل از نصب تجهیزات به دقت بررسی کنند.
جدول مقایسه منابع سایه و میزان اثرگذاری سایه روی پنل خورشیدی
در جدول زیر می توانید انواع موانع و میزان افت توانی که ایجاد می کنند را به صورت خلاصه مشاهده کنید:
| عامل ایجاد سایه | نوع سایه | میزان تاثیر بر افت توان | راهکار مقابله |
| ساختمان های مجاور | دائمی – روزانه | بسیار بالا (تا 80 درصد افت) | تغییر مکان نصب یا استفاده از میکرو اینورتر |
| درختان بزرگ | فصلی – روزانه | بالا (بستگی به تراکم برگ دارد) | هرس کردن شاخه ها یا بهینه ساز توان |
| فضولات پرندگان | موقت | متوسط (ایجاد نقطه داغ محلی) | شستشوی دوره ای و منظم |
| لبه های دودکش | دائمی – ساعتی | متوسط تا بالا | طراحی مسیر استرینگ ها به صورت موازی |
| عبور ابر ها | گذرا | کم تا متوسط | استفاده از اینورترهای با کیفیت |
راهکار های مهندسی برای مقابله با تاثیر سایه روی پنل خورشیدی
خوشبختانه فناوری در سال های اخیر پیشرفت زیادی کرده است و مهندسان روش های متنوعی را برای کاهش این اثرات مخرب ابداع کرده اند. شما می توانید با استفاده از این تکنیک ها، بازدهی سرمایه گذاری خود را حفظ کنید.
1. استفاده از دیودهای بای پس (Bypass Diodes)
سازندگان مدرن، قطعاتی به نام دیود بای پس را در داخل جعبه اتصال (Junction Box) پشت ماژول ها قرار می دهند. این دیودها مانند یک مسیر انحرافی هوشمند عمل می کنند. زمانی که تاثیر سایه روی پنل خورشیدی باعث افت جریان در یک بخش از سلول ها می شود، دیود بای پس مسیر جریان را از روی آن بخش سایه دار منحرف می کند. با این کار، اگرچه توان آن بخش خاص از دست می رود، اما بقیه سلول ها می توانند با قدرت کامل به کار خود ادامه دهند و کل سیستم متوقف نمی شود. این قطعات همچنین از ایجاد نقاط داغ به شکل موثری جلوگیری می کنند.
2. انتخاب صحیح نوع اینورتر
اینورتر قلب تپنده سیستم شماست و وظیفه تبدیل برق مستقیم به متناوب را دارد. نوع اینورتری که انتخاب می کنید نقش بسیار مهمی در مدیریت سایه دارد:
- اینورترهای مرکزی (String Inverters): در این حالت تمام ماژول ها به صورت یک زنجیر به هم متصل هستند. اگر سایه روی یک ماژول بیفتد، عملکرد کل زنجیر افت می کند. این سیستم ها برای مکان های کاملا بدون مانع مناسب هستند.
- میکرو اینورترها (Microinverters): این دستگاه های کوچک پشت هر ماژول به صورت جداگانه نصب می شوند. در این حالت، هر ماژول کاملا مستقل از بقیه کار می کند. اگر یک قسمت زیر سایه برود، فقط همان قسمت افت توان پیدا می کند و بقیه سیستم با 100 درصد توان کار خود را انجام می دهد.
- بهینه سازهای توان (Power Optimizers): این قطعات حد واسط دو روش قبلی هستند. آن ها زیر هر ماژول نصب می شوند و ولتاژ را تنظیم می کنند، اما در نهایت برق را به یک اینورتر مرکزی می فرستند. این روش نیز تاثیر سایه را به شدت کاهش می دهد.
3. طراحی و مکان یابی دقیق پیش از نصب
بهترین راه برای مقابله با هر مشکلی، پیشگیری از آن است. مهندسان طراح وظیفه دارند پیش از اجرای پروژه، محل نصب را به دقت آنالیز کنند. آن ها مسیر حرکت خورشید را در طول 12 ماه سال بررسی می کنند. زاویه تابش خورشید در زمستان بسیار پایین تر از تابستان است و سایه ها طولانی تر می شوند. طراح با استفاده از نرم افزارهای تخصصی، فاصله مناسب بین ردیف های استراکچر را محاسبه می کند تا ردیف های جلویی روی ردیف های پشتی سایه نیندازند (Self-Shading).
4. نرم افزارهای شبیه ساز
امروزه کارشناسان از نرم افزارهای قدرتمندی مانند PVsyst یا SketchUp برای مدل سازی سه بعدی محیط استفاده می کنند. کاربر تمام موانع اطراف را در این برنامه ها رسم می کند. نرم افزار به صورت دقیق محاسبه می کند که در هر ساعت از روزهای سال، چه مقدار سایه روی سطح کار می افتد. این شبیه سازی دقیق به ما کمک می کند تا تاثیر سایه روی پنل خورشیدی را قبل از صرف هزینه های گزاف نصب، پیش بینی کنیم و بهترین چیدمان را انتخاب نماییم.
نقش نظافت دوره ای در کاهش اثرات مخرب سایه روی ماژول های خورشیدی
بسیاری از کاربران فکر می کنند پس از نصب تجهیزات، سیستم نیاز به هیچ مراقبتی ندارد. اما گرد و غبار ضخیم، برگ های پاییزی و فضولات پرندگان به مرور زمان یک لایه تیره روی شیشه ها تشکیل می دهند. این لایه دقیقا مانند یک مانع فیزیکی عمل می کند. بنابراین، شستشوی منظم (به خصوص در مناطق خشک و خاورمیانه) یکی از ارزان ترین و موثرترین راه ها برای حفظ راندمان تولید برق است. شما باید این کار را در ساعات خنک روز (اوایل صبح یا اواخر عصر) انجام دهید تا شیشه های داغ در اثر برخورد آب سرد ترک نخورند.
نتیجه گیری: مدیریت هوشمندانه تاثیر سایه روی پنل خورشیدی
سرمایه گذاری در انرژی های تجدیدپذیر یک اقدام هوشمندانه اقتصادی و زیست محیطی است. با این حال، تولید برق حداکثری نیازمند توجه به جزئیات فنی است. همان طور که در این مقاله بررسی کردیم، تاثیر سایه روی پنل خورشیدی می تواند خسارات جبران ناپذیری به راندمان تجهیزات وارد کند و بازگشت سرمایه شما را به تاخیر بیندازد.
شما باید پیش از اجرای هر پروژه ای، محیط اطراف را به دقت بسنجید، موانع را شناسایی کنید و از نرم افزارهای شبیه ساز کمک بگیرید. همچنین با انتخاب تجهیزات مدرن مانند میکرو اینورترها و اطمینان از وجود دیود های بای پس با کیفیت، می توانید اثرات منفی این پدیده را به حداقل برسانید. فراموش نکنید که نظافت دوره ای و هرس کردن درختان مجاور نیز نقش کلیدی در حفظ سلامت و قدرت سیستم برق خورشیدی شما ایفا می کند. با رعایت این اصول ساده اما مهم، می توانید سالیان طولانی از انرژی پاک و رایگان خورشید بالاترین بهره را ببرید.
سوالات متداول (FAQ)
1. پدیده نقطه داغ (Hot Spot) دقیقا چیست و چرا خطرناک است؟
نقطه داغ زمانی رخ می دهد که یک یا چند سلول خورشیدی زیر سایه قرار گرفته و به جای تولید برق، به مقاومت تبدیل می شوند. جریان تولید شده توسط سایر سلول های آفتاب گیر مجبور است از این سلول سایه دار عبور کند و در نتیجه، این سلول به شدت داغ می شود. این حرارت زیاد می تواند به سلول، شیشه و پلاستیک پنل آسیب جدی وارد کرده، خطر آتش سوزی را افزایش دهد و عمر مفید سیستم را به شدت کاهش دهد.
2. آیا یک سایه کوچک هم می تواند تاثیر زیادی بر عملکرد پنل داشته باشد؟
بله، به دلیل اتصال سری سلول ها در یک پنل و پنل ها در یک رشته (استرینگ)، حتی یک سایه کوچک روی بخشی از یک سلول می تواند باعث کاهش چشمگیر جریان در کل رشته شده و توان خروجی را تا 50 درصد یا بیشتر کاهش دهد.
3. هر چند وقت یک بار باید پنل های خورشیدی را تمیز کرد؟
بستگی به موقعیت جغرافیایی و شرایط آب و هوایی دارد. در مناطق خشک و پر گرد و غبار، ممکن است نیاز به شستشوی ماهانه یا هر دو ماه یک بار باشد. در مناطق با بارندگی منظم، تمیز کردن فصلی (هر 3 تا 6 ماه) کافی است. نظافت منظم، تاثیر سایه ناشی از آلودگی را به حداقل می رساند.
4. بهترین راهکار برای مدیریت سایه در مناطق سایه خیز چیست؟
استفاده از میکرو اینورترها یا بهینه سازهای توان (Power Optimizers) به همراه اینورتر مرکزی، موثرترین راهکارها برای مدیریت سایه در مناطق سایه خیز هستند. این تجهیزات به هر پنل اجازه می دهند تا به طور مستقل عمل کند و تاثیر سایه روی یک پنل، عملکرد سایر پنل ها را تحت تاثیر قرار ندهد.
